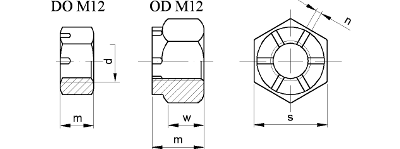

HEXAGON SLOTTED NUTS property class: |
| BACK | Print (pdf) |
| d | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 14 | M 16 | M 18 | M 20 | M22 | M24 | M27 | M30 |
| m max | 5 | 6 | 7,5 | 9,5 | 12 | 15 | 16 | 19 | 21 | 22 | 26 | 27 | 30 | 33 |
| n min | 1,2 | 1,4 | 2 | 2,5 | 2,8 | 3,5 | 3,5 | 4,5 | 4,5 | 4,5 | 5,5 | 5,5 | 5,5 | 7 |
| s | 7 | 8 | 10 | 13 | 16 (17) | 18 (19) | 21 (22) | 24 | 27 | 30 | 34(32) | 36 | 41 | 46 |
| w max | 3,2 | 4 | 5 | 6,5 | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 | 24 |
