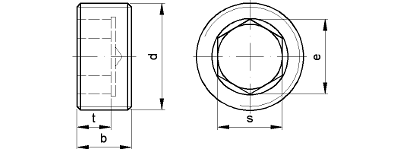

HEXAGON SOCKET PIPE PLUG DIN 906
property class: |
| BACK | Print (pdf) |
| d | b | e | s | t |
| M8 | 8 | 4,7 | 4 | 4 |
| M10 | 8 | 5,9 | 5 | 4 |
| M12 | 10 | 7 | 6 | 5 |
| M14 | 10 | 8,1 | 7 | 5 |
| M16 | 10 | 9,4 | 8 | 5 |
| M18 | 10 | 9,4 | 8 | 5 |
| M20 | 10 | 11,7 | 10 | 5 |
| M22 | 10 | 11,7 | 10 | 5 |
| M24 | 12 | 14 | 12 | 6 |
| M26 | 12 | 14 | 12 | 6 |
| M27 | 12 | 14 | 12 | 6 |
| M30 | 12 | 19,8 | 17 | 6 |
| M33 | 12 | 19,8 | 17 | 6 |
| M36 | 15 | 22,1 | 19 | 7,5 |
| M38 | 15 | 22,1 | 19 | 7,5 |
| M39 | 15 | 22,1 | 19 | 7,5 |
| M42 | 18 | 25,6 | 22 | 11,5 |
| M45 | 18 | 25,6 | 22 | 11,5 |
