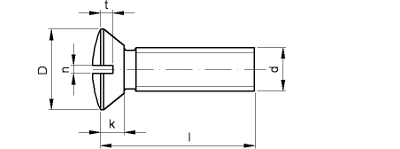

LINSENSENKSCHRAUBEN MIT SCHLITZ UND METRISCHEM GEWINDE DIN 964 ISO 2010 festigkeitsklasse |
| BACK | Print (pdf) |
| d | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 |
| D | 7,5 | 9,2 | 11 | 14,5 | 18 | 22 | 25 | 29 |
| k | 2,2 | 2,5 | 3 | 4 | 5 | 6 | 7 | 8 |
| n | 1 | 1,2 | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 |
| t | 1,6 | 2 | 2,4 | 3,2 | 4 | 4,8 | 5,6 | 6,4 |
| L | ||||||||
| 8 | ||||||||
| 10 | ||||||||
| 12 | ||||||||
| 16 | ||||||||
| 18 | ||||||||
| 20 | ||||||||
| 22 | ||||||||
| 25 | ||||||||
| 28 | ||||||||
| 30 | ||||||||
| 35 | ||||||||
| 40 | ||||||||
| 45 | ||||||||
| 50 | ||||||||
| 55 | ||||||||
| 60 | ||||||||
| 65 | ||||||||
| 70 | ||||||||
| 75 | ||||||||
| 80 | ||||||||
| 90 | ||||||||
| 100 |
