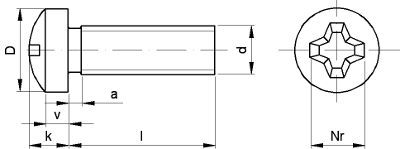

CROSS RECESSED RAISED CHEESE HEAD SCREW
DIN 7985 ISO 7045 property class: |
| BACK | Print (pdf) |
| d | M4 | M5 | M6 | M8 | M10 | M12 |
| a max | 1,4 | 1,6 | 2 | 2,5 | 3 | 3,5 |
| D max | 8 | 10 | 12 | 16 | 20 | 24 |
| k | 3,1 | 3,8 | 4,6 | 6 | 7,5 | 9,1 |
| v | 2 | 2,5 | 3 | 3,7 | 4,8 | 6 |
| Nr | 2 | 2 | 3 | 4 | 4 | 4 |
| L | ||||||
| 5 | ||||||
| 6 | ||||||
| 8 | ||||||
| 10 | ||||||
| 12 | ||||||
| 16 | ||||||
| 18 | ||||||
| 20 | ||||||
| 25 | ||||||
| 30 | ||||||
| 35 | ||||||
| 40 | ||||||
| 45 | ||||||
| 50 | ||||||
| 55 | ||||||
| 60 | ||||||
| 65 | ||||||
| 70 | ||||||
| 75 | ||||||
| 80 | ||||||
| 90 | ||||||
| 100 | ||||||
| 110 | ||||||
| 120 |
